智能電容器是應用于0.4kV電網的集成式無功補償設備。它由CPU測控模塊、電容投切復合開關、電容保護模塊、兩臺（△型）或一臺（Y型）低壓自愈式電力電容器組成一個獨立完整的智能補償單元。由智能電容器組成的低壓無功補償成套裝置具有補償方式靈活（共補和分補可任意組合）、安裝維護方便、保護功能強、裝置體積小、補償效果好、功耗低、可靠性高等特點，滿足用戶對無功補償要求，確實達到提高功率因數、改善電壓質量、節能降損的實際需求。

  實現了測控技術與同步開關的結合，無可控硅，觸點間耐壓高，同步投切，自動對合閘相位進行跟蹤校準,開關實現百萬次投切壽命。與現有同類型智能電容器相比，具有高可靠，低故障，長壽命等諸多優勢。

  產品測量保護功能齊全，具備電容器內部溫度，缺相，過壓，欠壓等保護功能。

  產品可多臺積木式使用， 不同容量靈活搭配，多臺使用時自動產生主機，其余為從機，個別從機退出，不影響其他機器工作。智能化程度較高。

產品型號

產品功能

  2.無功補償功能：根據低壓系統運行參數以及無功功率，電壓上下限值進行無功補償控制算法運算，決定單臺電容器的兩級，循環投切。

  3.電容保護功能：產品具有過壓保護，欠壓保護，短路保護，過溫保護，過流保護，缺相保護等等。

產品性能

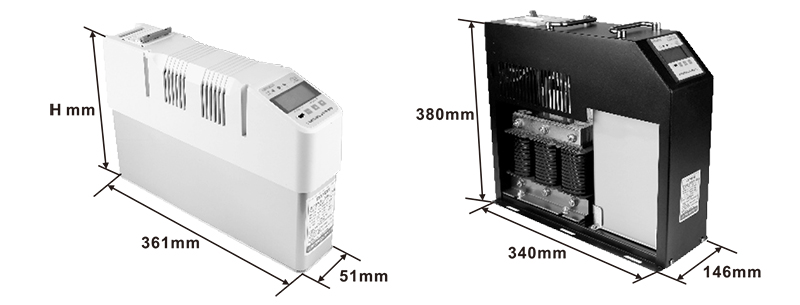

產品外形及安裝尺寸

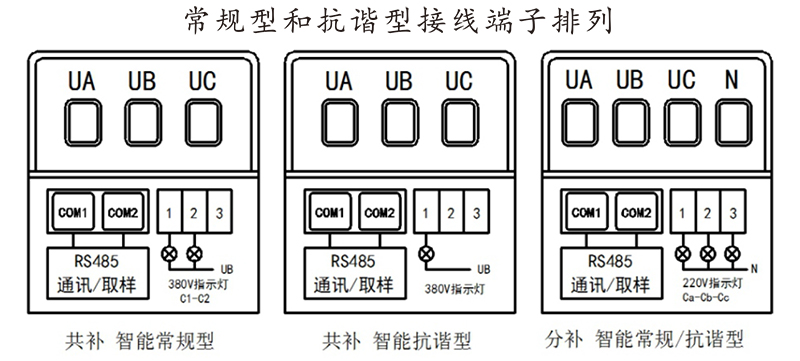

產品接線端子定義

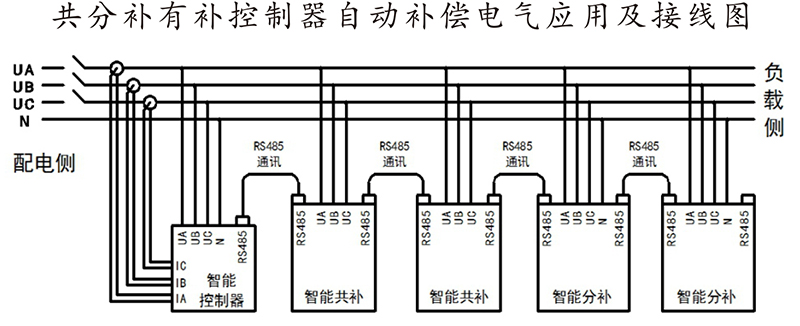

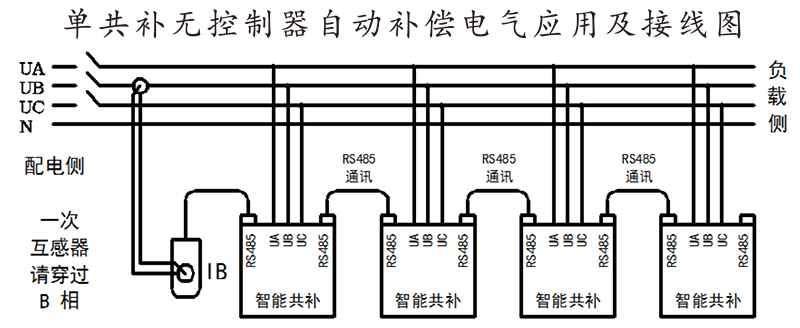

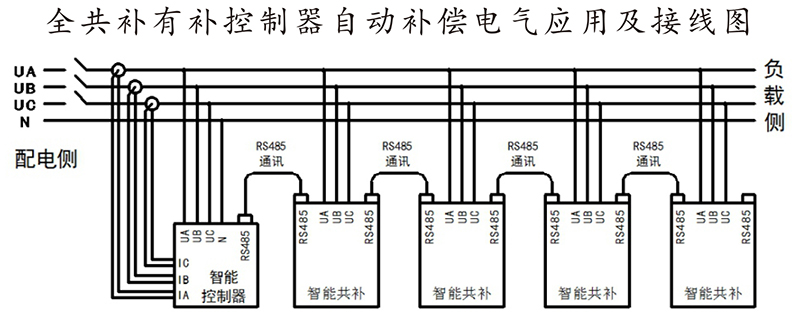

電氣應用及接線圖

顯示面板及按鍵操作

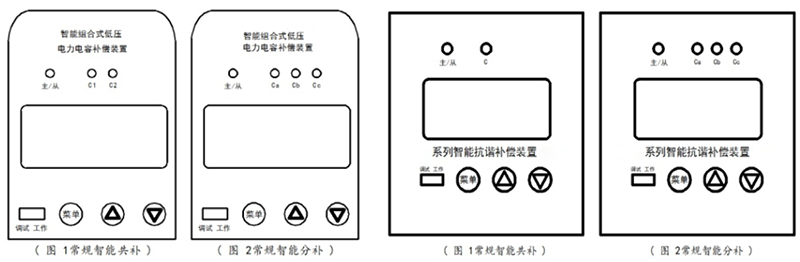

1.面板組成與按鍵說明
顯示面板主要由:液晶顯示屏、撥動開關，
電容狀態指示燈，“▲”鍵、“▼”鍵、“菜單”按鍵組成。

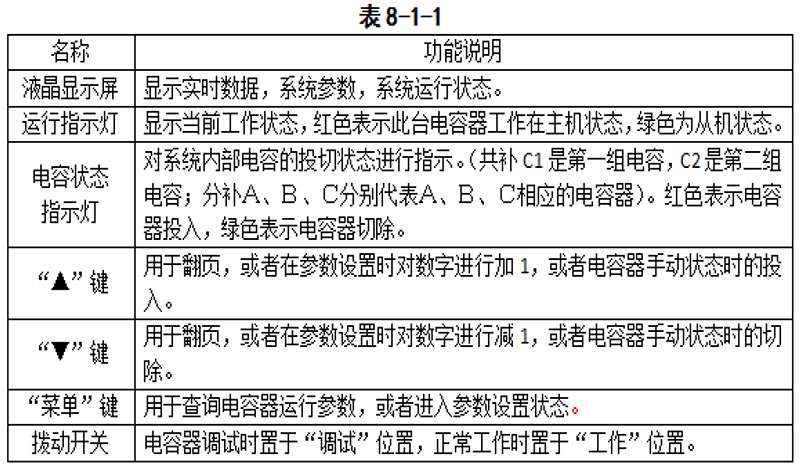

其功能如表8-1-1所示。

2.數據查詢
智能電容器參數查詢:電容器上電以后進入主界面然后
按“菜單”鍵可以在不同顯示界面之間進行循環翻頁，
客戶可查看電容器的運行參數。

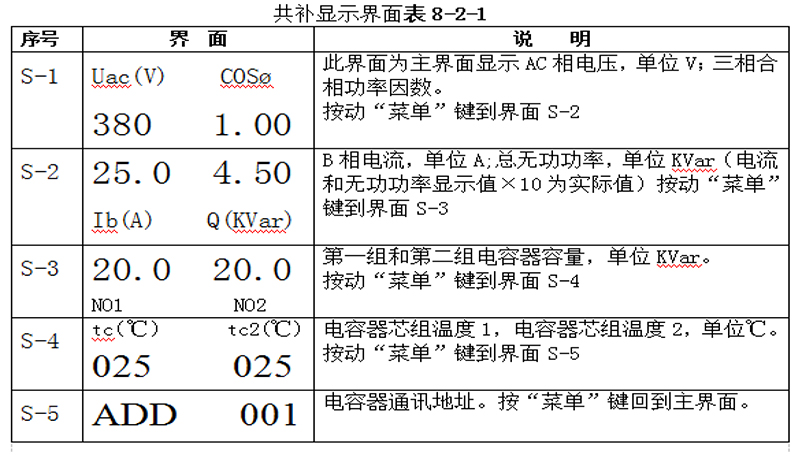

共補型智能電容器顯示界面如表8-2-1所示;

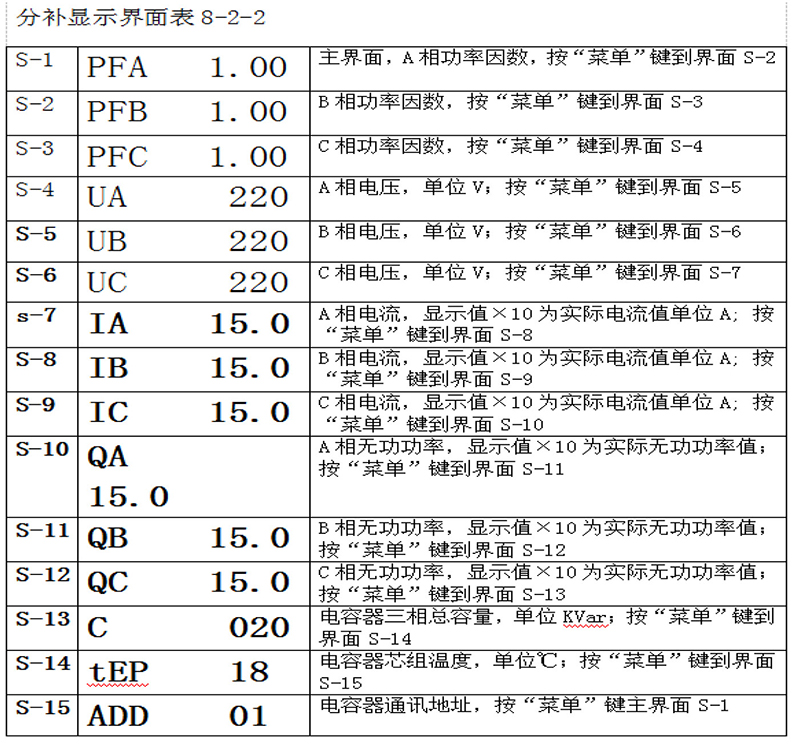

分補型智能電容器顯示界面如表8-2-2所示。

3.參數設置說明
共補/分補智能電容器參數設置:
對于共補/分補智能電容器的參數設置，僅需在不帶控制器的
運行模式下設置參數;在帶控制器的運行模式下無需設置，
以默認參數運行。在智能電容器通電狀態下長按“菜單”鍵即可進入?yún)?shù)設置界面,

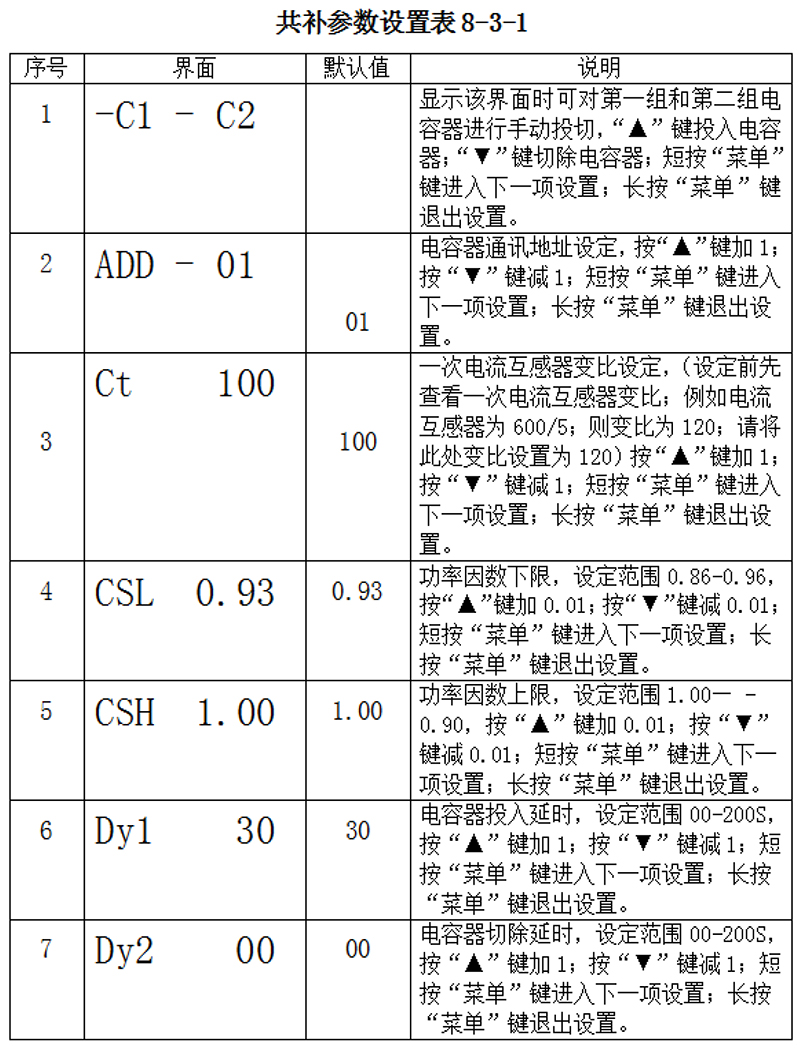

共補設置界面鍵表8-3-1，分補設置界面見表8-3-2.

檢查與試驗

1.基本參數檢查
  1.1檢查電容器安裝是否牢固, 螺絲是否緊團。
  1.2接線校核確認無誤后，用萬用表檢查三相電源線各相之間及各相與大地之間是否短路。
  1.3查看所有模塊的通訊線路是否連接良好。

2.不帶控制器的補償系統的調試操作
  2.1 確認電容器三相電源線、通訊線、二次電流互感器接線正確后,對電容器上電，上電電容器會自動生成一臺主機，系統會自動組網。組網成功后液晶屏會顯示地址共補為ADD 001,分補為ADD 002，表示該臺電容器組網成功。組網完成以后對每臺電容器的一次電流互感器變比進行設置(參考表8-3-1和8-3-2)

  2.2手動投切：本產品的手動投切功能有模擬投切和帶電容器投切兩種方式。通過面板時的拔動開關來設置，撥動開關打到“調試”位置時為模擬投切狀態電容器不會接入電網，不產生大的電流，適用于調試電源線截面較小時使用；拔動開關在“工作” 位置時為帶電容器投入，當調試電源線截面能夠承受電容器的電流時，可直接帶電容器投入。模擬投切時按“▲"鍵投入電容器，電容器投切指示燈顯示紅色，按“▼”鍵切除電容器，此時電容器投切指示燈顯示綠色。帶電容器投入具體操作共補參考表8-3-1分補參考表8-3-2。帶電容器手動投入時應將前面投入的切除后再投入下一組，避免一次投入多組。

  2.3檢查各項參數顯示是否正常，調試完成后應將面板上的撥動開關置于“工作”模式。

3.帶控制器的補償系統的調試操作
  3.1 將本公司配套的智能電容控制器按圖6-1-2與智能電容器連接，僅需對控制器進行設置，電容器模塊無需任何設置。上電以后，系統將進行自動組網，組網成功后液晶屏會顯示地址共補為ADD 001，分補為ADD 002，表示組網成功

  3.2手動投切：帶控制器的補償系統可以在控制器上面對所有聯網的電容器進行手動投切，操作方法參考本公司控制器說明書。本產品的手動投切功能有模擬投切和帶電容器投切兩種方式。模擬投切時電容器不會接入電網，不產生大的電流，適用于調試電源線截面較小時使用，操作時將面板上的撥動開關置于“調試”位置，使用控制器對電容器進行投切；當調試電源線截面能夠承受電容器的電流時，也可直接帶電容器投入，操作時將面板上的撥動開關置于“工作”位置，使用控制器對電容器進行投切。投入時，電容器上的投切指示燈顯示紅色;切除時顯示綠色。帶電容器手動投入時應將前面投入的切除后再投入下一組，避免一次投入多組。

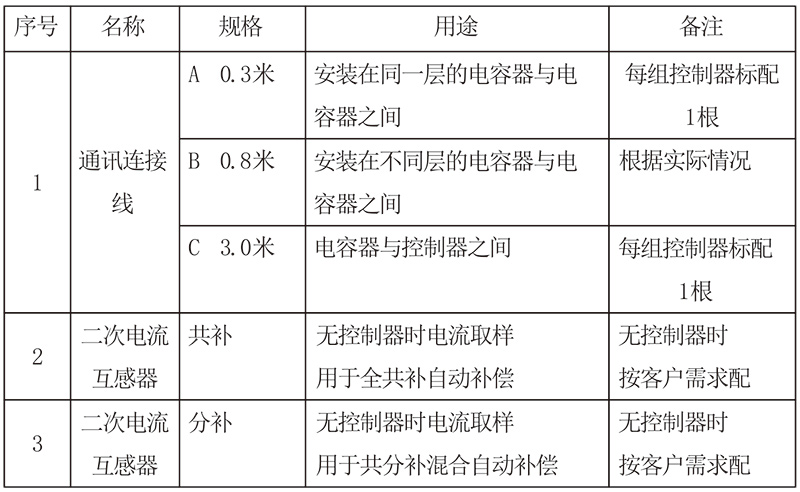

產品配件
