產品概述：機型介紹RH有源電力濾波器為機架LED型，有一枚LED在前面板指示模塊狀態，安裝于機柜中，通過機柜的監控，進行集中監控使用；按功率模塊容量大小分50A、75A、100A和150A四種機型。本手冊僅提供用戶安裝使用的必要信息，如用戶需要更加詳細的信息，請咨詢相應供應商。具體選…
機型介紹
RH有源電力濾波器為機架LED型，有一枚LED在前面板指示模塊狀態，安裝于機柜中，通過機柜的監控，進行集中監控使用；按功率模塊容量大小分50A、75A、100A和150A四種機型。本手冊僅提供用戶安裝使用的必要信息，如用戶需要更加詳細的信息，請咨詢相應供應商。具體選型表如下：
|
型號 |
容量 |
尺寸(W*D*H) |
重量 |
|
RH-APF-50A-4L |
50A |
500x503x150mm |
25kg |
|
RH-APF-75A-4L |
75A |
500x523x160mm |
25kg |
|
RH-APF-100A-4L |
100A |
500x578x200mm |
35kg |
|
RH-APF-150A-4L |
150A |
500x603x220mm |
45kg |
連接端子

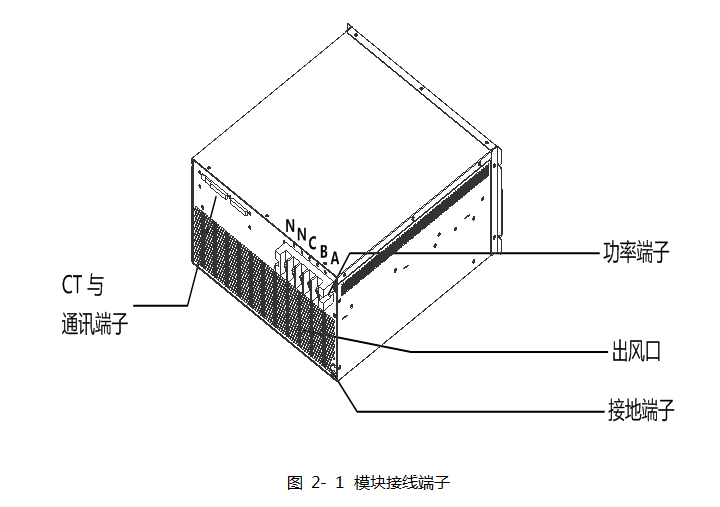

模塊的接線端子位于模塊后部，分為功率端子、CT（電流互感器）端子與通信端子。詳情請參考圖3-3。
安裝及配電
安裝前確認
在安裝APF前，施工人員必須佩戴防護工具，斷掉相關電源后進行如下檢查：
1.目檢APF外部和內部是否存在運輸損壞。如有損壞，請立即通報承運商；
2.核對設備上所貼標簽信息，確認設備的正確性。標簽上標明了APF型號、容量及主要參數；
3.安裝環境溫度應高于-20°C低于40°C. IGBT運行溫度會隨環境溫度變化，若環境溫度過高導致IGBT溫度超過95°C時，設備將自動降額運行；
4.安裝環境不能有較大灰塵、腐蝕或爆炸性氣體、導電粉塵等，特殊環境安裝要求請致電；
5.安裝環境濕度應小于95%，環境中不能有水滴、蒸汽或冷凝水。否則可能導致有源電力濾波器損壞并危及人身安全；
6.應用現場海拔高度應小于1500米。應用于1500～4000m的海拔高度時，每增加100m，應降額1%使用，不能處于強磁場，核輻射或大功率射頻干擾中；
7.安裝和運輸過程中應避免劇烈震蕩，猛烈沖擊和大角度傾斜，否則可能導致機器受損失效；
8.設備前后應留有足夠的空間，以便散熱和施工。機架式整套裝置背面距離墻不得小于200mm，裝置正面離墻距離不得小于800mm。
單模塊配電
該模塊需要連接功率線纜(三相三線制不接N)、PE(接地)線、外部電流互感器線纜（三相三線制可以只接AC相）。

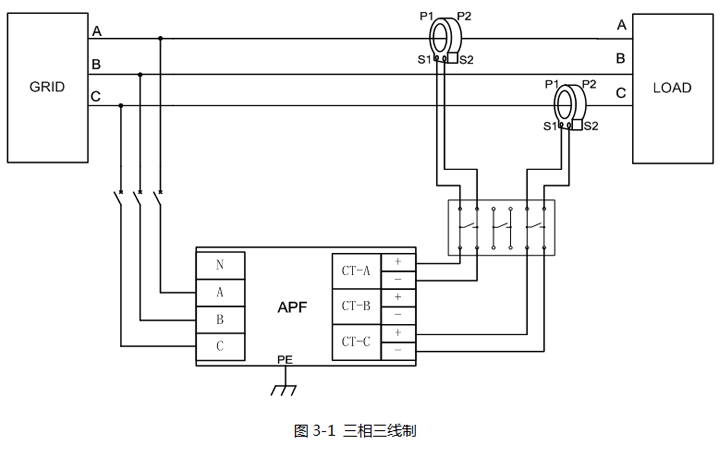

CT二次側嚴禁開路。為避免安裝或維修過程中CT開路，首次安裝建議用戶引入CT短路接線端子排配線框圖如圖3-1和圖3-2所示。

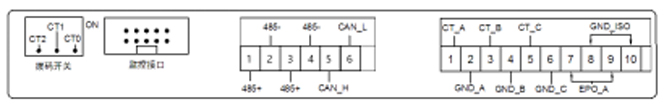

CT與信號接口如圖3-3所示。CT及通訊信號說明請參考表3-1。
圖3-3 背板信號接口示意
|
CT_A |
接A相CT的S1端 |
|
CT_A_GND |
接A相CT的S2端 |
|
CT_B |
接B相CT的S1端 |
|
CT_B_GND |
接B相CT的S2端 |
|
CT_C |
接C相CT的S1端 |
|
CT_C_GND |
接C相CT的S2端 |
|
485+ |
集中監控用RS-485信號（A） |
|
485- |
集中監控用RS-485信號（B） |
|
CAN_H |
保留功能 |
|
CAN_L |
表3-1 CT及通信信號說明
|
CT0 |
CT1 |
CT2 |
機號 |
|
OFF |
OFF |
OFF |
1 |
|
ON |
OFF |
OFF |
2 |
|
OFF |
ON |
OFF |
3 |
|
ON |
ON |
OFF |
4 |
|
OFF |
OFF |
ON |
5 |
|
ON |
OFF |
ON |
6 |
拔碼開關用于設置并機機號（例如模塊一、模塊二、…、模塊N）。撥碼開關為4位，其中最右邊一位為保留位。其具體意義請參考表3-2。
注：用戶請勿隨意更改已確認的撥碼。
并機配電

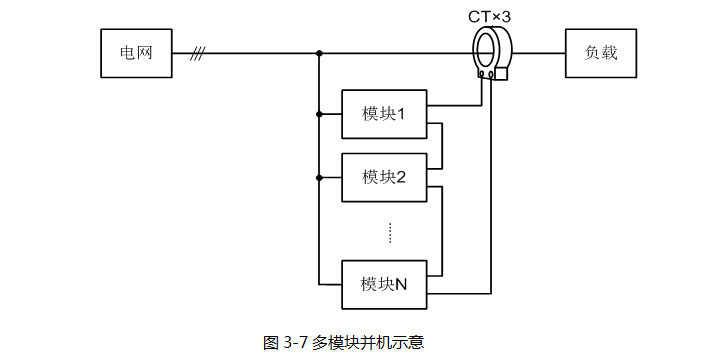

推薦并機時CT二次側與各模塊的連接為串聯接線方式。所有并機線纜一般不應大于15m. 若需要長度大于30m的并機線纜請?zhí)崆芭c供應商聯系。
電流互感器
|
注意 |
開機操作前應檢查APF的監控系統中設置的外接CT變比與CT實物的變比是否一致，若不一致，會導致機器工作異?；蜓a(bǔ)償效果降低。 |
|
注意 |
選擇CT變比時，應根據實際負載的電流大小的1.5倍來進行相應的選擇。如此配置APF方可以更高精度進行諧波/無功補償。例如：負載電流較大為1000A，則選擇1500:5檔位的CT較佳。 |
RH有源電力濾波器的外接CT必須安裝在負載側。CT可選擇開口型或閉口型，其中開口CT的安裝較為方便，閉口CT則必須在負載停電且拆除主線路的情況下進行套入安裝。
CT精度要求閉口型為0.2級以上，開口型為0.5級以上，否則補償效果將會降低。
在三相四線制中必須使用三個CT，分別裝在A、B、C三相。在三相三線制中至少需使用兩個CT，分別裝在A相和C相上。
CT電纜亦為選配件。CT電纜應選擇雙絞線形式，每套線纜由6條電纜組成，分別為黃+黑（A相）、綠+黑（B相）、紅+黑（C相），兩兩分別絞在一起共同構成CT的電纜。
CT電纜的規格選擇主要根據線纜的長度來決定，請參考附錄2.
|
注意 |
每組電纜中的6條電纜(三相三線制為4條)的長度應一致，以便系統更精準地進行工作。 |
|
注意 |
每相的電纜應使用雙絞線，建議使用帶屏蔽的雙絞線，以防止空間中其他電信號的干擾。 |
在連接安裝外接CT時，約定其中的黃色絞線接A相，綠色絞線接B相（三相三線制不接），紅色絞線接C相。
黃色線接在外接A相CT的S1端，另一端連接模塊上標注為CT_A端；與黃色線互絞的黑色線接在外接A相CT的S2端，另一端連接模塊上標注為CT_A_GND端。
綠色線接在外接B相CT的S1端，另一端連接模塊上標注為CT_B端；與綠色線互絞的黑色線接在外接B相CT的S2端，另一端連接模塊上標注為CT_B_GND端。
紅色線接在外接C相CT的S1端，另一端連接模塊上標注為CT_C端；與紅色線互絞的黑色線接在外接C相CT的S2端，另一端連接模塊上標注為CT_C_GND端。

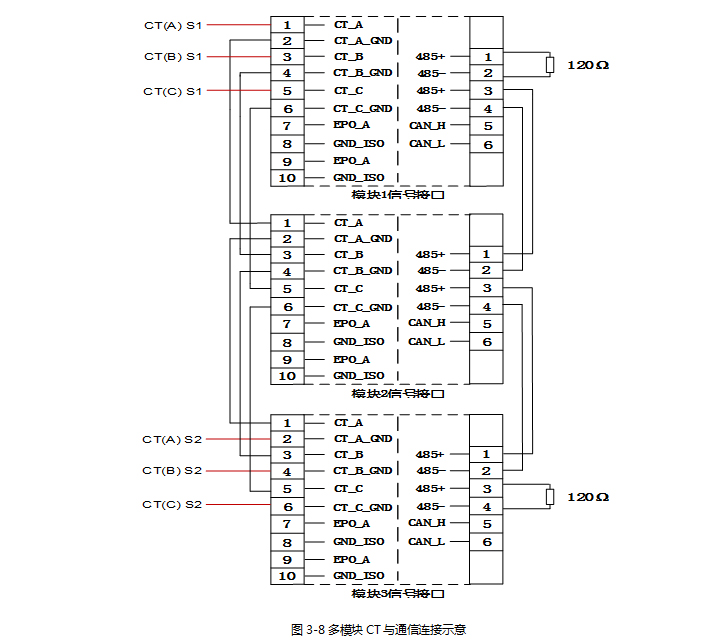

并機時的CT二次側接法，請參考圖3-8。
監控界面操作
1.集中監控簡介LED機型的采用LCD 7寸屏進行集中監控，提供800×480彩色圖形顯示?？梢詫?shí)時查看電網、負載以及APF的實時運行狀態，可以翻查APF的記錄信息、告警信息和監控軟件的版本信息等。
監控界面主要包括主界面、實時信息顯示界面、參數設置界面、告警信息界面、開關機界面和版本信息界面。APF上電后首先進入用戶主界面。
2.參數設置

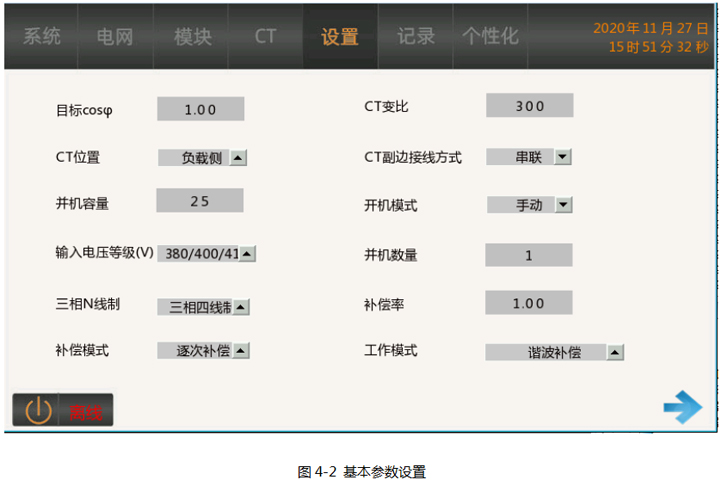

1、點擊主界面下方的“參數設置”，輸入用戶登錄密碼08080808，進入基本設置界面；
2、根據現場應用，正確設置相關的基本參數信息，如CT變比、并機容量、從機數量和啟動模式等；
3、在參數設置界面點擊“諧波設置”，進入補償諧波設置界面，根據實時信息中“諧波分析”界面數據（圖4-1），選擇對2~50次范圍內的諧波進行補償設定。
3.其他顯示信息
點擊用戶主界面中的“記錄信息”圖標，進入告警信息和操作記錄界面。
點擊用戶主界面中的“版本信息”圖標，進入版本信息界面，用戶可以查看監控軟件版本信息和功率模塊的軟件版本信息。
安裝人員經檢查確認所有連接和設置都正確之后，點擊用戶主界面底層菜單欄中的“開關機”圖標，進入開關機界面，點擊開機，設備便開始正常運行。該界面下的“故障清除”按鈕用于手動清除系統不可自動恢復類故障，清除故障后才允許系統開機。
|
名稱 |
參數項 |
釋義 |
||
|
實時信息 |
基本數據 |
電網電壓 |
電壓（V） |
三相相電壓 |
|
頻率(Hz) |
三相電壓頻率 |
|||
|
THDU |
三相電壓畸變率 |
|||
|
波形 |
三相電壓波形顯示 |
|||
|
電網電流 |
有效值(A) |
電網側三相電流有效值 |
||
|
功率因數 |
電網側功率因數 |
|||
|
THDI |
電網側三相電流畸變率 |
|||
|
波形 |
電網側三相電流波形顯示 |
|||
|
負載電流 |
有效值(A) |
負載側三相電流有效值 |
||
|
功率因數 |
負載側功率因數 |
|||
|
THDI |
負載側三相電流畸變率 |
|||
|
波形 |
負載側三相電流波形顯示 |
|||
|
補償電流 |
有效值(A) |
補償側三相電流有效值 |
||
|
負載率 |
系統目前輸出的補償電流占系統額定輸出電流的比值 |
|||
|
波形 |
補償側三相電流畸變率 |
|||
|
諧波分析 |
電壓電流畸變率 |
電網THDI |
電網側三相電流畸變率 |
|
|
負載THDI |
負載側三相電流畸變率 |
|||
|
電網THDU |
三相電壓畸變率 |
|||
|
三相THDI柱狀圖 |
負載側和電網側的THDI及其柱狀圖 |
|||
|
功率分析 |
視在功率 |
電網測A、B、C相視在功率 |
||
|
負載側A、B、C相視在功率 |
||||
|
有功功率 |
電網測A、B、C相有功功率 |
|||
|
負載側A、B、C相有功功率 |
||||
|
無功功率 |
電網測A、B、C相無功功率 |
|||
|
負載側A、B、C相無功功率 |
||||
|
名稱 |
參數項 |
釋義 |
|
|
參數設置 |
基本設置 |
工作模式設置 |
工作模式選項有12種，其中模式3（自老化）用戶不可選擇 |
|
CT變比設置 |
設置外接CT的變比，如300:5，用戶必須保證此設置與外接CT變比一致 |
||
|
CT位置設置 |
根據CT實際位置選擇源側或負載側 |
||
|
基本設置 |
外置變壓器設置 |
設置外置變壓器變比 |
|
|
補償模式設置 |
可選擇智能補償模式、逐次補償模式或全補償模式（推薦智能補償模式） |
||
|
混合模式設置 |
預留功能 |
||
|
從機數量 |
設置系統內功率模塊的數量 |
||
|
并機容量設置 |
設置并機系統容量，以并機系統中單個單機額定電流之和表示。 |
||
|
啟動模式 |
用于設置APF開機模式，在“自動開機模式”下，APF下電后，再重新上電時，會自動開始補償負載諧波。在“手動開機模式”，APF下電后，再重新上電時，必須接到監控開機指令才會啟動 |
||
|
控制器參數I |
調試變量，禁止用戶改動 |
||
|
補償率 |
設置諧波補償率，1.0代表100%，依此類推 |
||
|
目標功率因數 |
在諧波+無功補償模式下，設定電網側功率因數目標值。APF根據自己的負載率，調整無功電流大小，使電網側的功率因數接近目標值 |
||
|
輸入電壓等級設置 |
設置APF工作的電壓等級，禁止用戶改動 |
||
|
電感電流校準進程 |
用于選擇補償感性無功或者容性無功，禁止用戶改動 |
||
|
3相3/4線制 |
設置APF的輸入線制，禁止用戶改動 |
||
|
外接無源濾波器設置 |
預留功能 |
||
|
CT接線方式 |
CT副邊接線方式選擇，推薦用戶優先選用串聯方式 |
||
|
調試變量1~6 |
查看DSP內部變量，禁止用戶改動 |
||
|
補償設置 |
|
用于設置補償2-50次中哪些諧波，及其補償率 |
|
|
記錄信息 |
當前告警信息 |
當前告警信息序號、告警名稱、告警發生時間 |
|
|
歷史告警信息 |
告警信息序號、告警名稱、告警發生時間、告警結束時間 |
||
|
操作記錄 |
記錄操作類型及操作的更改量、操作時間 |
||
|
開關機 |
開機 |
發送開機命令 |
|
|
關機 |
發送關機命令 |
||
|
故障清除 |
清除系統不可自動恢復類故障 |
||
|
版本信息 |
|
顯示軟件版本號和系統型號 |
|
保養與維護注意事項
1.保養操作注意事項
RH有源電力濾波器為模塊化設計，日常維護僅需觀察液晶屏上顯示數據是否正確；有條件的客戶可以用紅外測溫儀觀察機器各溫度點是否存在異常高溫點。
為了確保維護人員的安全，在產品正常運行時禁止接觸該產品的任何帶電部分，使用過程中應經常檢查產品的接地點（PE）是否連接可靠，風道是否暢通。
2.常見故障判斷
|
警告 |
為了用戶的人身安全，未經許可，用戶嚴禁自行拆機。保修標簽破損毀壞的產品不在保修范圍內。 |
部分常見故障、告警信息用戶可以現場參考表5-1。自行排查解決，無法自行解決時請致電我司。
用戶錯誤使用導致的故障，如CT線接反、功率線相序接反或者參數設置錯誤等，此類故障在開機調試時注意觀察各數據可以發現。若有補償效果不佳，但無告警信息的情況出現，請致電我司。
表5-1 常見故障及排查
|
故障和告警 |
可能原因 |
|
通訊故障 |
監控模塊和有源電力濾波器模塊之間通訊出現故障 |
|
溫度過溫 |
1、環境溫度過高； 2、風道被堵塞； 3、風扇故障 |
|
輸入電壓異常 |
1、功率線纜線制設置不正確（3相3線或3相4線）； 2、輸入電壓過壓或欠壓，變換器不開或關閉 |
|
輸入頻率異常 |
輸入頻率超出限制導致變換器關閉或不開啟 |
|
直流母線過壓 |
因直流母線電壓過高導致變換器關閉或不開啟 |
|
輔助電源故障 |
輔助電源本身出現故障 |
|
沒有補償電流 |
1、有源電力濾波器沒有開機； 2、CT安裝配線存在問題； 3、補償率設置過小 |
|
控制器參數設置故障 |
讀取的控制器參數和設置的控制器參數不匹配 |
|
逆變器過載故障 |
有源電力濾波器的補償電流超過額定電流 |
|
CT變比設置故障 |
外接CT變比設置故障 |
產品參數
|
系統參數 |
||||
|
電網電壓 |
380V(80%～120%） |
|||
|
電網頻率 |
47.5Hz～52.5Hz |
|||
|
可并機數量 |
不限 |
|||
|
整機效率(100%負載) |
≥97% |
|||
|
電網結構 |
3相4線，3相3線 |
|||
|
電流互感器 |
150:5～30,000:5 |
|||
|
性能指標 |
||||
|
額定容量 |
50A/75A/100A/150A |
|||
|
濾波范圍 |
2～50次諧波（APF） |
|||
|
濾波能力 |
實驗室環境電流諧波補償率>90%（APF） |
|||
|
快速響應時間 |
<50μs |
|||
|
全響應時間 |
<5ms |
|||
|
目標功率因數 |
-1～1 |
|||
|
諧波補償 |
支持 |
|||
|
無功補償 |
支持 |
|||
|
不平衡補償 |
支持 |
|||
|
冷卻模式 |
強迫風冷 |
50A: 80CFM*3 |
||
|
75A： 90CFM*4 |
||||
|
100A: 190CFM*4 |
||||
|
150A: 190CFM*4 |
||||
|
噪聲 |
<65dB |
|||
|
通訊監控能力 |
||||
|
通訊接口 |
RS485 |
|||
|
通訊協議 |
Modbus協議 |
|||
|
保護功能 |
過壓保護、欠壓保護、短路保護、過補償保護等 |
|||
|
故障報警 |
有，最多報警記錄500條 |
|||
|
監控 |
集中監控 |
|||
|
物理特性 |
||||
|
安裝方式 |
機架式 |
|||
|
凈重 |
50A:25kg |
75A:25kg |
100A:35kg |
150A:45kg |
|
環境要求 |
||||
|
海拔高度 |
≤1500m 應用于1500～4000m的海拔高度時，每增加100m，應降額1%使用 |
|||
|
運行溫度 |
-20°C~40°C（超過40°C設備可能自動降額運行） |
|||
|
相對濕度 |
最大95%，無凝露 |
|||
|
防護等級 |
IP20 |
|||
|
儲存溫度 |
-40°C~70°C |
|||
|
相關標準 |
||||
|
遵循標準 |
請參閱電子版詳細手冊 |
|||
附錄1 線纜、選配件選型表
|
額定電流(A) |
50 |
75 |
100 |
150 |
|
相線線纜(mm2) |
25 |
25 |
35 |
50 |
|
中線線纜(mm2) |
35 |
35 |
50 |
95 |
|
PE線(mm2) |
16 |
16 |
16 |
16 |
|
功率端子螺絲 |
M6 |
M6 |
M8 |
M8 |
|
PE端子螺絲 |
M6 |
M6 |
M6 |
M6 |
|
斷路器額定電流(A) |
100 |
150 |
225 |
300 |
|
CT線纜 |
15m以下：屏蔽雙絞連接軟電纜RVVSP 2×2.5 mm2； 15m-30m：屏蔽雙絞連接軟電纜RVVSP 2×4 mm2； 30m以上：請聯系售前工程師 |
|||
|
CT變比范圍 |
150:5~30000:5 |
|||
|
備注 |
如對線纜溫度有要求，則需加大線纜的規格 |
|||
附錄2關于有毒有害物質與元素
|
部件名稱 |
有毒有害物質或元素 |
|||||
|
鉛(Pb) |
汞(Hg) |
鎘(Cd) |
六價鉻 (Cr 6+) |
多溴聯苯 (PBB) |
多溴二苯醚 (PBDE) |
|
|
金屬外殼 |
O |
O |
O |
O |
O |
O |
|
塑料外殼 |
O |
O |
O |
O |
O |
O |
|
印刷電路板 |
X |
O |
O |
O |
O |
O |
|
插座 |
X |
O |
O |
O |
O |
O |
|
電纜及配線 |
X |
O |
O |
O |
O |
O |
|
連接器及斷路器 |
O |
O |
X |
O |
O |
O |
|
密封鉛酸電池 |
X |
O |
O |
O |
O |
O |
|
變壓器 |
O |
O |
O |
O |
O |
O |
|
其它 |
X |
O |
O |
O |
O |
O |
O：表示該有毒物質在該部件所有均質材料中的含量均在SJ/T11363-2006標準規定的限量要求以下。
X：表示該有毒物質至少在該部件的某一均質材料中的含量超出SJ/T11363-2006標準規定的限量要求。
注：印刷電路板：包含空的印刷電路板及其上面所有零部件。
|
有害物質 |
MCV |
|
Pb，Hg，Cr6+，PBB，PBDE |
1000PPM |
|
Cd |
100PPM |
依照中華人民共和國《電子信息產品污染控制管理辦法》(第39號)，現標明此產品中可能含有的有毒、有害物質或元素的名稱與含量。
