產品概述

  RHFH系列智能復合開關為我公司精心制作而成，適用于400V電網系統中，是對電網進行無功補償?shù)碾娏﹄娙萜鞯睦硐胪肚虚_關。本開關采取電壓過零投入，電容器電流過零切除的方式，確保了對電網、電容器無沖擊電流，從而使開關、電容器及相關電器的壽命大大延長。

主要特點

◆電壓過零投入、電流過零切除
◆觸點無火花、無粘連現象
◆故障自檢測、掉電保護
◆元器件均采用工業級,工作溫寬范圍大
◆無沖擊電流、無諧波產生
◆缺相拒投、無負載拒投
◆超強抗干擾

使用條件

◆海拔高度：不大于2000米
◆環境溫度：-25°C~+70°C
◆大氣條件：空氣濕度在20°C時≤90%
◆環境條件：無易燃易爆場所、周圍質無導電塵埃

技術參數

◆額定電壓：AC 380V+20%(三相開關) AC 220V+20% (分相開關)
◆額定頻率：50Hz+10
◆電壓諧波畸變率：≤5%
◆額定電流: 60A、80A二種規格
◆開關功耗：≤3VA
◆控制電壓：DC5-12V/10mA
◆切投時隔：≥20S
◆投切次數：≥104次

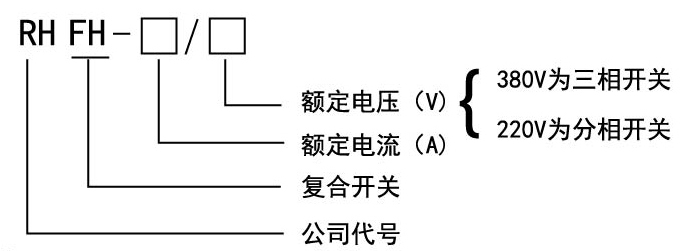

型號命名

開關選型

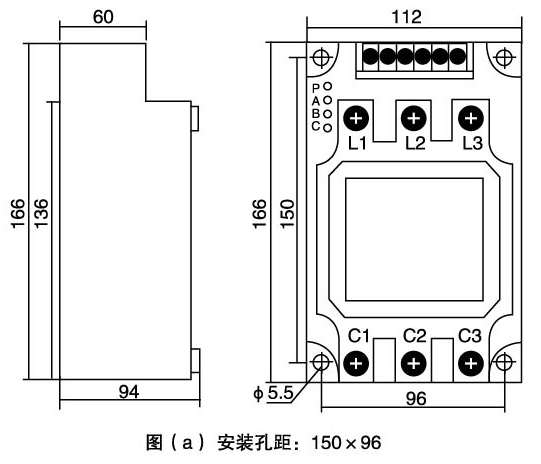

外形及安裝尺寸

※確認接線正確
※接通電源時電源指示燈P點亮
※三相開關K-端有控制投入信號時，開關吸合，A、B、C指示燈電亮
※分相開關Ka、Kb、Kc分別有控制投入信號時，A、B、C指示燈分別對應電亮
※缺相、無負載、開關內部有故障時，A、B、C燈對應閃爍
※用戶在電容柜出廠試驗時，如受條件所限制而不能接電容器進行動作試驗
開關試驗：建議斷開電容器，保留指示燈即可進行開關動作試驗，試驗完好后再將電容器組連接好即可
注：Y型接法須將Y公共端接N線

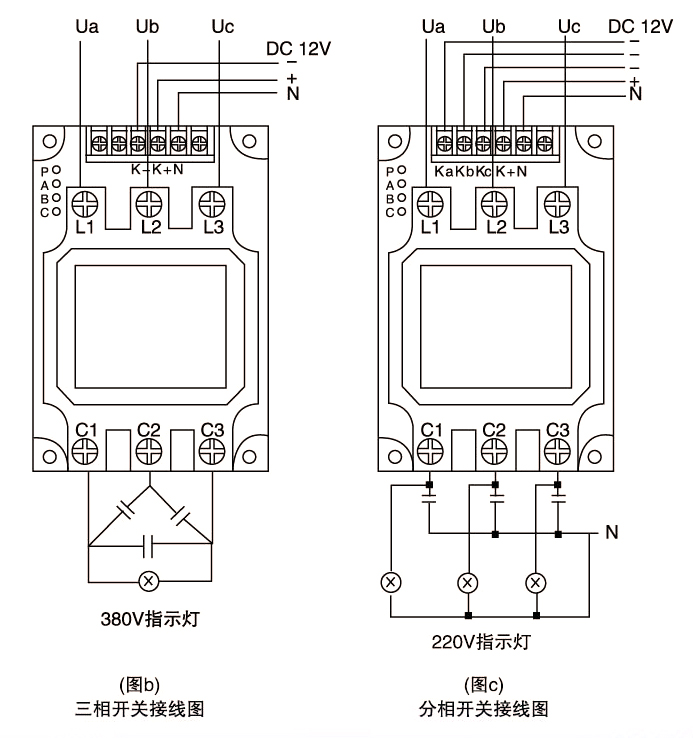

接線示意圖

常見故障：
  1.電源指示燈不亮，不動作；請檢查L. N兩端子間電壓220V是否正常，如電壓正常，則開關內部有故障，請更換。
  2.A. B、C任-指示燈始終閃爍；請檢查是否缺相、該組電容器融斷器是否燒壞，或電容器有故障等，如無上述現象，則可能是開關內部有故障，請更換。
  3.不動作，無指示燈閃爍,請檢查K+、與控制端端子之間有無5-12VDC，如正常則可能是開關內部有故障，請更換。
