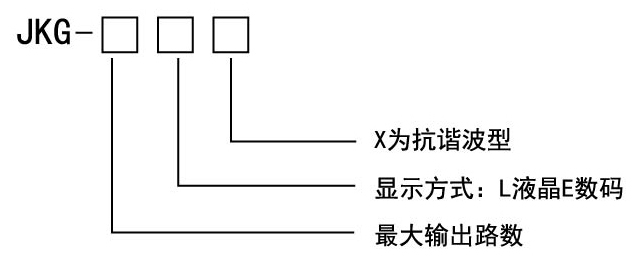

型號說明

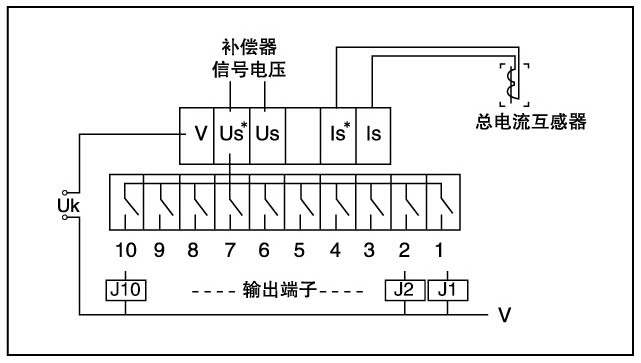

接線圖

  注：右邊接線圖的V及Us*構成交流接觸器的線圈電壓。即當補償器的端子有電壓輸出時，該端子電壓等于Us*。

技術參數

1.1工作電壓 ( 220V或380V ) +5%
1.2輸入電流 ≤5A
1.3輸出觸點容量 7A/220V 5A/380V
1.4工作方式 自動循環連續工作
1.5投入門限 大于1.1Ic并小于投入設定值
1.6投入設定 出廠設定0.95可調0.85~0.87
1.7切除設定 出廠設定0.99可調0.90~0.85
1.8延時設定 出廠設定30s可調6s~98s
1.9過壓設定 出廠設定440V可調420V~470V

使用條件

  1、海拔高度不超過3000米
  2、周圍環境溫度小于50°C，大于-20°C.
  3、空氣相對濕度85%。( 25°C )

  4、周圍環境無易燃、易爆的介質存在,無導電塵埃及腐蝕性氣體存在。
