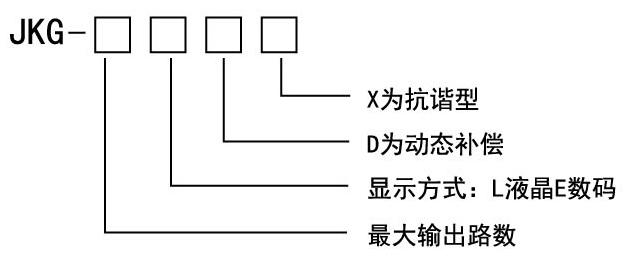

型號說明

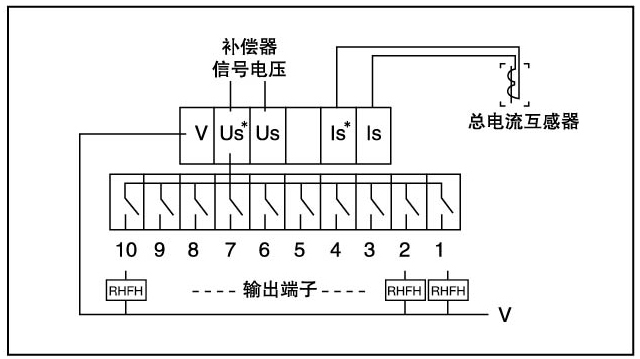

接線圖

  注：動態補償器輸出12V。直流控制信號。直接控制復合開關或晶閘管。V端子不能再接入任何電源線。

技術參數

1.1工作電壓 ( 220V或380V ) +5%
1.2輸入電流 ≤5A
1.3輸出觸點容量 7A/220V 5A/380V
1.4工作方式 自動循環連續工作
1.5投入門]限 大于1.1Ic并小于投入設定值
1.6投入設定 出廠設定0.95可調0.85~0.87
1.7切除設定 出廠設定0.99可調0.90~0.85
1.8延時設定 出廠設定30s可調6s~98s
1.9過壓設定 出廠設定440V可調420V~470V

使用條件

  1、海拔高度不超過3000米
  2、周圍環境溫度小于50°C,大于-20°C。
  3、空氣相對濕度85%。( 25°C )
  4、周圍環境無易燃、易爆的介質存在,無導電塵埃及腐蝕性氣體存在。
