概述

  JKWF系列無功功率自動補償控制器，以高速性能的微處理器為核心器件同時取樣3相電壓3相電流信號，并提供6種共補+分補補償方案, 12種投切編碼方案，用戶可通過修改控制參數任意選擇控制參數一經修改后長久保存，掉電不丟失。采用基波功率因素和基波無功功率復合控制電容器組的投切，投切穩定無投切震蕩，對電壓諧波電流諧波干擾不敏感。適用于交流45Hz-65Hz ，0.4KV以下電力系統無功功率補償?shù)淖詣?dòng)控制器。

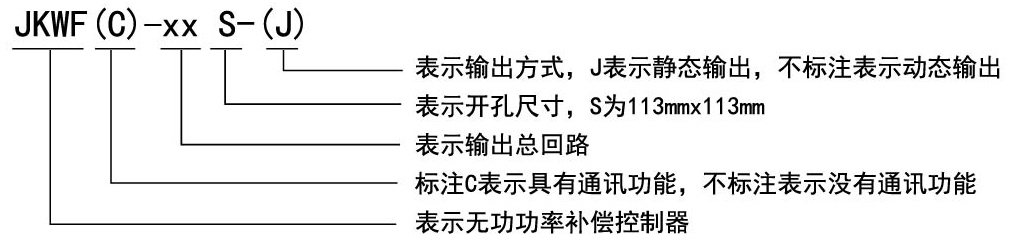

型號命名

技術參數

◆額定電壓: AC220V土20%
◆額定電流: AC0-5A
◆額定頻率: 45Hz-65Hz
◆整機消耗功率: 10VA
◆欠壓保護值: 170V
◆靈敏度: 50mA
◆顯示: 4位紅色數碼管
◆防護等級：外殼IP40
◆外形尺寸: 111mm*122mm*99mm
◆開孔尺寸: 113mm*113mm
◆顯示功率因素：滯后0.001-超前0.01
◆靜態輸出觸點容量每路: AC 220V 7A
◆動態輸出容量每路: -12V 10mA
◆連接方式：插座接線端子螺絲固定
◆安裝方式：嵌入式安裝倒齒附件固定

使用條件

  (1)海拔高度不高于2500米。
  (2)環境溫度-20°C至+50°C。
  (3)空氣濕度在40°C時不超過50% , 20°C不超過90%。
  (4)周圍環境無腐蝕性氣體,無導電塵埃,無易燃易爆的介質存在。
  (5)安裝地點無劇烈震動。

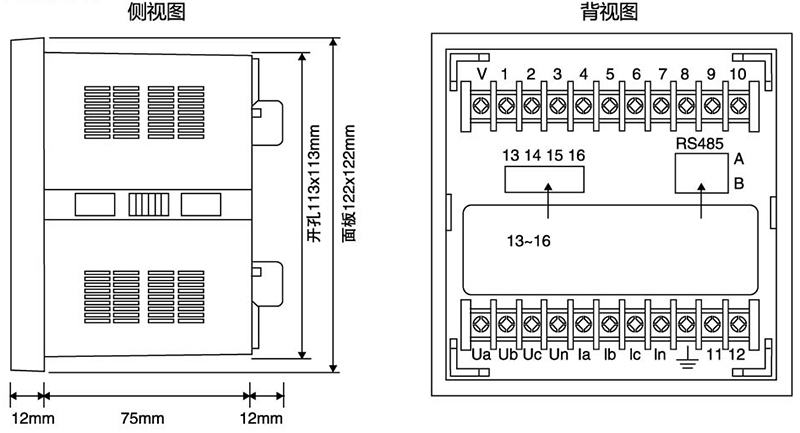

外形尺寸

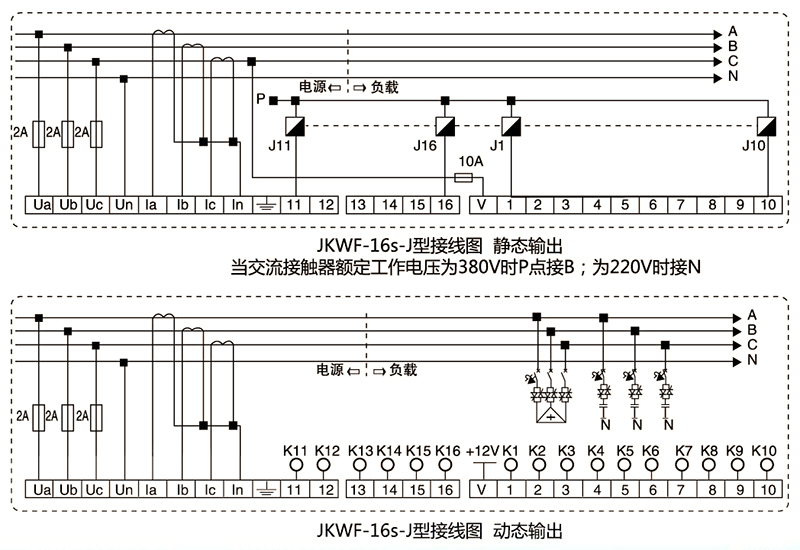

接線圖
