產品簡介

  RHTSC系列無功補償投切調節器(以下簡稱調節器)是一種能對并聯電力電容器進行快速投切的電子型功率器件，是目前低壓動態無功補償裝置中允許頻繁動作的較佳產品。適用于交流頻率為50Hz ，額定工作電壓至380V的配電系統中，對容性負載(或感性負載)的通、斷控制。該調節器主電路由大功率反并聯晶閘管模塊、電子觸發電路、保護電路及散熱裝置組成。內置的微處理器能程序控制電容負載的投切，采用過零觸發技術，使晶閘管模塊在電壓過零瞬間導通投入電容,電流為零時切除電容。

型號命名及含義

正常工作條件

  環境溫度：-5°C～+40°C , 24h內其平均值不超過+35°C。
  海拔高度：安裝地點的海拔不超過2000m。
  相對濕度：在較高溫度為+ 40°C時不超過50%，在較低溫度時,允許有較大的相對濕度。但對因濕度變化發生在產品上的凝露情況必須采取措施。
  污染等級：3級，空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。
  供電電源：交流電壓變化范圍為輸入額定電壓的10%；允許相對諧波分量不超過10%，否則必須串聯濾波電抗器；電源頻率的偏差不超過額測定頻率的+2%。

功能特點

  ◆選取高耐壓大功率晶閘管模塊，允許頻繁動作；
  ◆投入電容時無涌流、分?jǐn)鄷r(shí)無火花、無過電壓產生，工作運行時無噪聲；
  ◆微處理器程序控制，提高了調節器的抗干擾能力，防止晶閘管的誤動作；
  ◆采用溫控裝置，可靠保證晶閘管模塊在規定溫度范圍內工作。當溫度超限時，調節器會自動退出運行，有效保護晶閘管模塊。
  ◆三相共補型無功補償投切調節器帶有缺相保護和故障辨別及故障信號顯示功能。

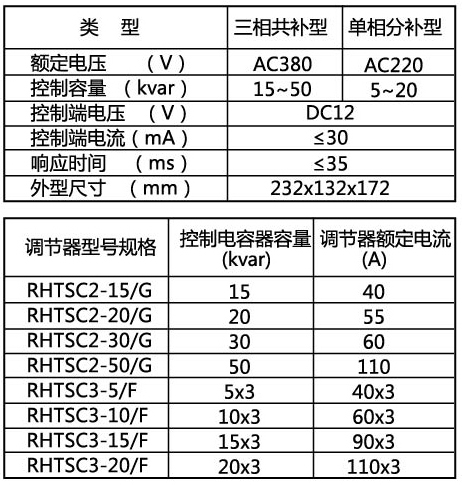

技術參數

接線原理圖

安裝尺寸

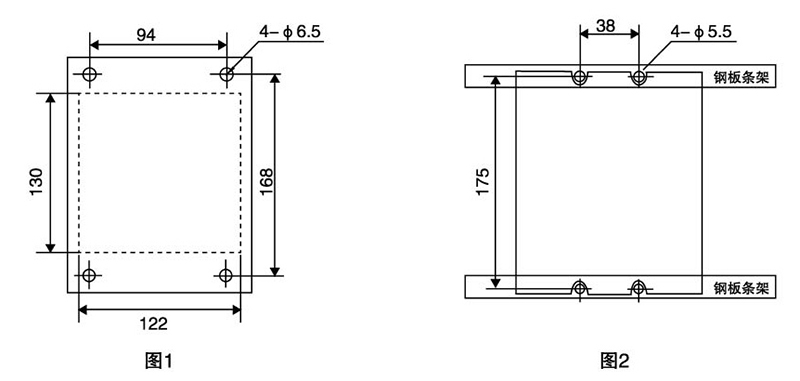

  安裝方式一：調節器底座直接安裝至補償柜的安裝版上，安裝孔尺寸94x168 (見圖1)，用四只M6螺釘固定。
  安裝方式二：利用調節器塑料框架的四個孔位，安裝孔尺寸38x175 (見圖2 )，用M5螺釘將調節器安裝在補償柜的鋼板條架上。

  因調節器的散熱器下有冷卻風扇，為便于通風散熱，安裝時注意給散熱器和風扇留有風道，矩形風道尺寸為122x130 (見圖示虛線框部分)
