概述

  CBQ系列消諧波磁環是專門用于無功補償裝置而開發的新產品，由于現行電網中非線性負荷較多，極易產生高次諧波，當諧波含量較大時，電路中的電壓，電流就會嚴重畸變。由于普通電容器沒有抗諧波功能，此時如要強行投入，極易產生過流、過壓而損壞電容器及其它電器元件。若在補償回路中加裝CBQ系列消諧波磁環和FG系列消峰扼流器，組成濾波電路，則能阻止、消除諧波進入電容器，使無功補償裝置能夠正常投切。

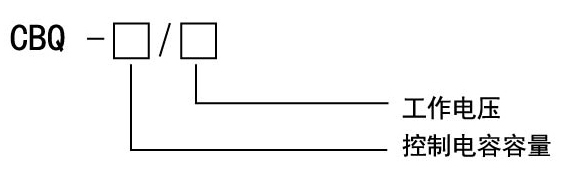

型號及含義

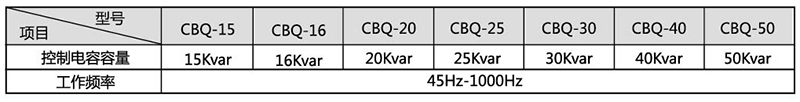

主要技術參數

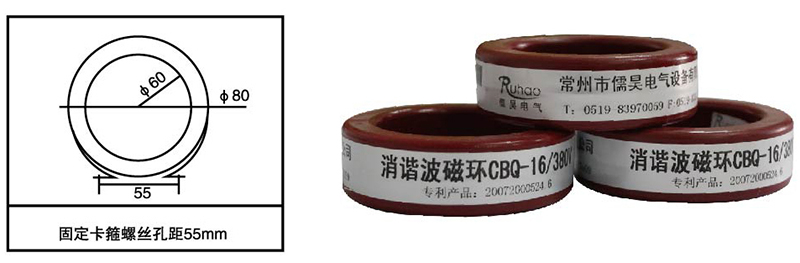

安裝尺寸

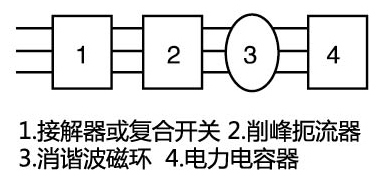

安裝事項(如圖)

  1.安裝磁環時要輕拿輕放。
  2.一個回路配一只磁環。
  3.主回路三相導線同方向同圈數在磁環上纏繞5圈以上。

結構特點

  1.飽和磁感應強度高,能工作于高頻電路中。
  2.對于高頻諧波具有較強的抑制能力。
  3.磁導率具有優異的頻率特性,性能穩定。
  4.特有的環型結構通電后僅有極低電磁輻射,對控制部分不構成影響。
